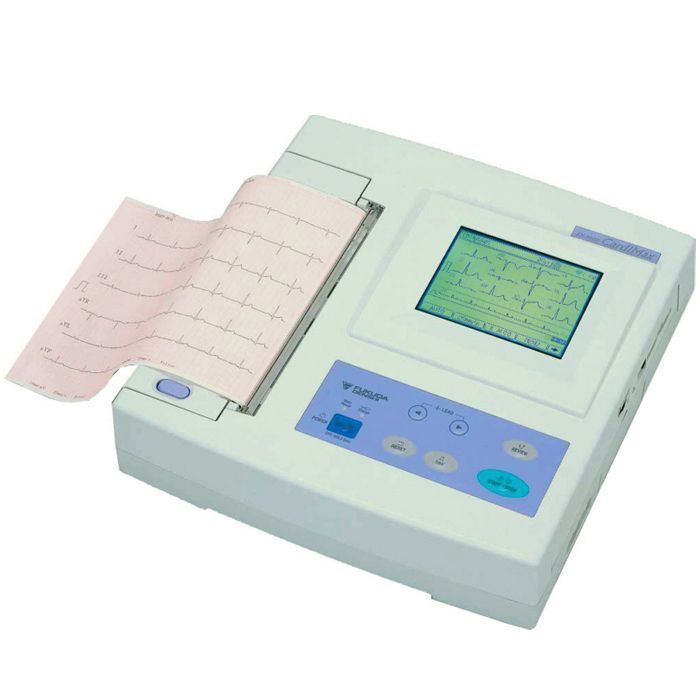

Fukuda Denshi FX-7402 CardiMax Elektrocardiograaf

Fukuda Denshi FX-7402 CardiMax Elektrocardiograaf

- 12-kanaals Elektrocardiogram
- A4-formaat opnameformaat
- Duidelijke ECG-weergave
- Aanraakgevoelig scherm voor eenvoudige bediening
- Alfanumeriek toetsenbord
- Interpretatie-programma (optioneel)
- AC-stroom en oplaadbare batterij (optioneel)
- PCMCIA-kaart voor data archivering en Software-upgrade
- Interface voor gegevensoverdracht


De FX-7402 wordt standaard geleverd met de mogelijkheid ECG onderzoeksverslagen in een A4-formaat te produceren.
Het LCD touch-screen zorgt voor gebruiksgemak en observatie van informatie zonder hinderlijke bediening.
Hoge functionaliteit en efficiënte bediening zijn samengebracht in dit eenvoudige ontwerp.

Fukuda Denshi FX-7402 CardiMax Touch screen Elektrocardiograaf

- Aanraakgevoelig scherm voor eenvoudige bediening
Dankzij het touch screen kan de FX-7402 beschikken over een vereenvoudigd uiterlijk met een verminderd aantal vaste toetsen op het bedieningspaneel.
Om te beginnen, toont het display alleen de informatie en de sleutels die nodig zijn voor de ECG-onderzoek.
Zo kunt u eenvoudigde gewenste toets selecteren voor de bediening, en snel verder gaan met de examinatie.

Scherm
Het verlichte display geeft tot 12-kanalen van real-time ECG-golfvormen, en foutmeldingen. Het scherm helpt u om gemakkelijk ruis te identificeren en te onderscheiden van de real-time ECG-golfvormen, of om mogelijk nutteloze opnames te voorkomen. Zo kunt u het ECG-onderzoek snel en accuraat uitvoeren.
Daarnaast biedt het aanraakscherm een volledig toetsenbord voor invoer van gegevens, met inbegrip van de naam van de patiënt.


Technische details

Kanalen: Standaard 12 kanalen
Gevoeligheid: 1/4, 1/2, 1, 2 cm/mV; handmatig of automatisch
Constant tijd: 3,2 sec of meer
Frequentierespons: 0,05 Hz tot 150 Hz (binnen-3dB)
Common mode rejetion ratio: 103 dB of meer
Max. elektrode potentieel: + - 550 mV of meer
A / D-conversie: 18 bits
Bemonsteringsfrequentie: 8000 samples / sec / kanaal
Filters: AC 50 of 60 Hz,-20dB of minder; Spier: 25 of 35 Hz,-3dB (-6dB/oct); Drift 0,25 of 0,5 Hz,-3dB (-6dB/oct)

ECG-opslag
Ingebouwde geheugen: tot 300 gebeurtenissen
PC card: Tot 1000 evenementen (met 2 Mbytes pc-kaart)

Scherm
Toestel: Backlight LCD-scherm met Touch Screen
Weergavegebied: 115 mm (H) x 86 mm (V)
Resolutie: 320 x 240 punten
Vertegenwoordiging: 3/6/12 kanalen ECG-weergave

Bediening
Apparaat voor bediening: Touch Screen en membraan toetsen (Het aanrakingsgevoelige scherm wordt gebruikt voor alpahnumerieke keyboard invoer)

Registratie
Methode: Thermische dot matrix
Papier snelheid: 10, 12,5, 25 of 50 mm / sec
Opname papier: Roll, 210 mm x 30 m (OP-69TE)

I / O-interface
Seriële poort: RS-232C, 1 poort
PC card slot: PCMCIA, 1 slot
Externe display: SVGA, 800 x 600 pixels

Veiligheid
Regelgevende normen: IEC60601-1, IEC60601-2-25
Elektrische schok bescherming: Klasse I, Type CF en Intern aangedreven materieel type CF
Overeenstemming: CE-markering per 93/42/EEG richtlijn

Algemeen
Stroom: 100 tot 240 V AC Universeel, 50/60 Hz
Afmetingen: 335 (W) x 346 (D) x 100 (H) mm
Gewicht: Appro. 6 kg (zonder batterij)
